Ist der ABS-Ring defekt, leuchten meist ABS- und ESP-Kontrollleuchte, im Fehlerspeicher steht ein Fehler zum Raddrehzahlsensor, oder das ABS regelt schon bei langsamer Fahrt kurz vor dem Stillstand. Häufigste Ursache ist Rost, der den Ring aufsprengt – der Tausch ist meist günstig, erfordert aber die richtige Zähnezahl. In diesem Ratgeber erfahren Sie, wie der ABS-Ring funktioniert, an welchen Symptomen Sie einen Defekt erkennen, wie Sie ihn prüfen und worauf Sie beim Tausch achten müssen – insbesondere bei Zähnezahl und Durchmesser.
Was ist ein ABS-Ring?
Der ABS-Ring – auch Sensorring, Impulsring oder Polrad genannt – ist ein gezahnter Ring, der sich mit dem Rad dreht. Ein fest montierter Raddrehzahlsensor tastet die Zähne berührungslos ab. Aus der Abfolge von Zahn und Lücke berechnet das Steuergerät die Drehzahl jedes einzelnen Rads.
Diese Information nutzen nicht nur das Antiblockiersystem (ABS), sondern auch ESP, Antriebsschlupfregelung, Berganfahrhilfe, Reifendruckkontrolle (bei indirekten Systemen) und teilweise die Tachometeranzeige. Ein beschädigter Ring wirkt sich deshalb auf mehrere Sicherheitssysteme aus.
Je nach Fahrzeug sitzt der ABS-Ring an unterschiedlichen Stellen:
- Auf der Gelenkglocke des äußeren Gleichlaufgelenks an der angetriebenen Achse – hier ist er aufgepresst.
- An der Radnabe oder Bremsscheibe, vor allem an nicht angetriebenen Hinterachsen.
- Im Radlager integriert als magnetischer Encoder-Ring. Bei vielen neueren Fahrzeugen ist der Impulsgeber ein magnetisierter Dichtring im Radlager. Dann gibt es keinen separaten ABS-Ring, und bei einem Defekt wird das komplette Radlager ersetzt.
Symptome: Daran erkennen Sie, dass der ABS-Ring defekt ist
- ABS- und ESP-Leuchte: Erkennt das Steuergerät unplausible Drehzahlsignale, schaltet es ABS und ESP ab und meldet den Fehler über die Kontrollleuchten. Häufig leuchtet zusätzlich die Warnleuchte der Reifendruckkontrolle.
- Fehlercode im Fehlerspeicher: Typisch sind Einträge wie „Raddrehzahlsensor unplausibles Signal“ oder „Signal fehlt“ für ein bestimmtes Rad.
- ABS greift bei niedriger Geschwindigkeit zu früh: Ein charakteristisches Zeichen ist ein Rattern oder Pulsieren im Bremspedal kurz vor dem Stillstand, obwohl die Fahrbahn trocken ist. Fehlt ein Zahn oder ist der Ring gerissen, deutet das Steuergerät die Signallücke als blockierendes Rad.
- Sporadische Fehler: Die Warnleuchte geht nach einem Neustart wieder aus und kommt später zurück – oft temperatur- oder geschwindigkeitsabhängig.
Ursachen: Warum ABS-Ringe kaputtgehen

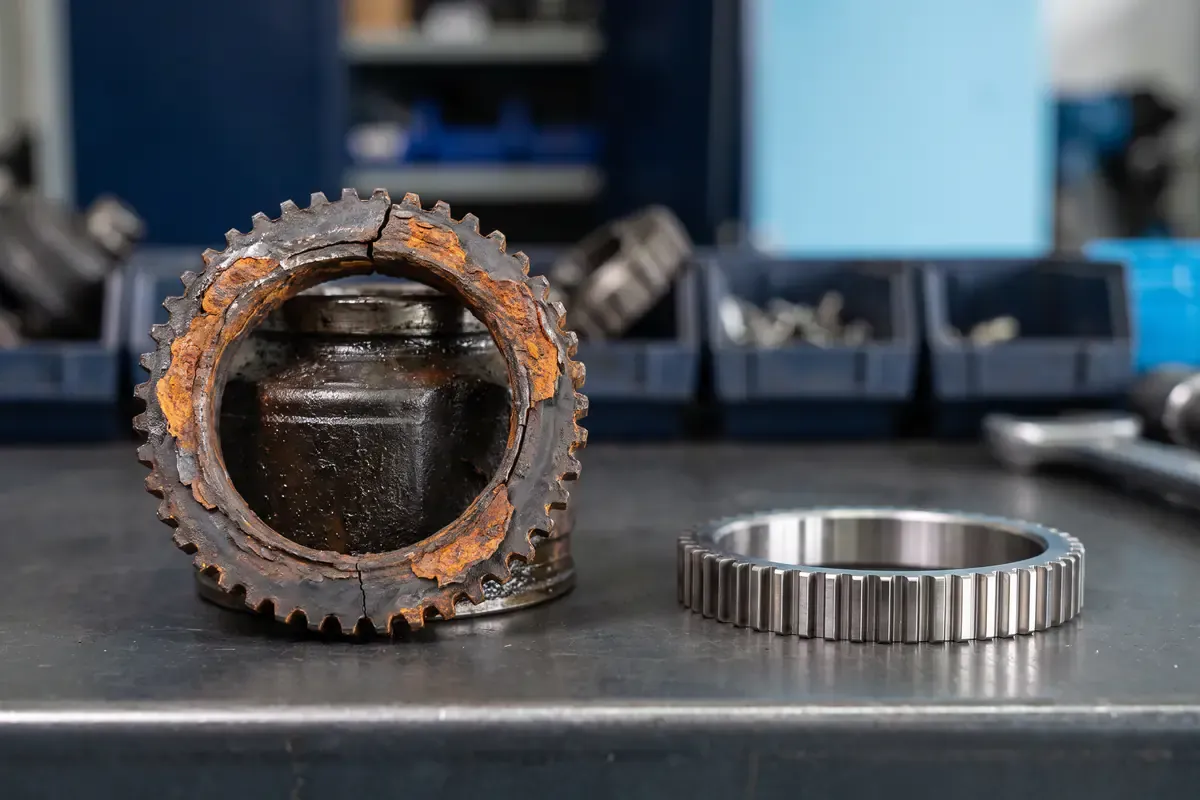

Korrosion und Rost-Aufblühen
Die häufigste Ursache ist Rost. Viele ABS-Ringe bestehen aus einfachem Stahl. Feuchtigkeit und Streusalz lassen Rost unter dem Ring entstehen, der ihn regelrecht aufblüht und aufsprengt. Der Ring sitzt dann nicht mehr rund, der Abstand zum Sensor schwankt und das Signal wird unsauber.
Risse im Ring
Durch Korrosion und Temperaturwechsel kann der aufgepresste Ring reißen. Ein Riss erzeugt bei jeder Radumdrehung eine Signallücke – das klassische Bild für eine zu früh einsetzende ABS-Regelung.
Beschädigte oder zugesetzte Zähne
Steinschlag, Montagefehler oder Metallabrieb können Zähne verbiegen oder abbrechen. Bei magnetischen Encodern setzen sich Metallspäne fest und verfälschen das Signal.
Folgeschäden bei anderen Reparaturen
Wird ein Gleichlaufgelenk oder eine Antriebswelle getauscht, ohne auf den ABS-Ring zu achten, wird dieser leicht beschädigt oder ein Ring mit falscher Zähnezahl verbaut.
Diagnose: So prüfen Sie den ABS-Ring
- Fehlerspeicher auslesen: Ein Diagnosegerät zeigt, welches Rad betroffen ist und ob das Signal fehlt oder unplausibel ist.
- Live-Daten prüfen: Während einer langsamen Probefahrt oder beim Drehen des angehobenen Rads vergleichen Sie die Raddrehzahlen aller vier Räder. Springt der Wert eines Rads periodisch oder fällt kurz auf null, deutet das auf einen beschädigten Ring hin.
- Sichtprüfung: Nach Abbau des Rads und gegebenenfalls der Bremse kontrollieren Sie den Ring auf Risse, Rost-Aufblühen und fehlende Zähne. Drehen Sie dazu das Rad langsam einmal komplett durch.
- Sensor ausschließen: Prüfen Sie Sensor und Kabel auf Beschädigungen und Korrosion am Stecker. Ein verschmutzter Sensorkopf lässt sich reinigen. Ist der Sensor in Ordnung und der Ring sichtbar beschädigt, ist der Ring die Ursache.
ABS-Ring defekt oder Sensor? Die Unterschiede im Überblick
| Befund | Eher ABS-Ring | Eher Sensor oder Kabel |
|---|---|---|
| Signal in den Live-Daten | Springt periodisch, kurze Aussetzer pro Radumdrehung | Fehlt dauerhaft oder bricht komplett ab |
| ABS-Regelung | Regelt kurz vor dem Stillstand | ABS und ESP sofort abgeschaltet |
| Sichtprüfung | Rost, Risse, fehlende Zähne | Beschädigtes Kabel, korrodierter Stecker |
ABS-Ring wechseln: So gehen Sie vor
ABS und ESP sind sicherheitsrelevante Systeme. Lassen Sie den Tausch im Zweifel von einer Fachwerkstatt ausführen und ziehen Sie alle Verschraubungen mit dem vom Hersteller vorgegebenen Drehmoment an.

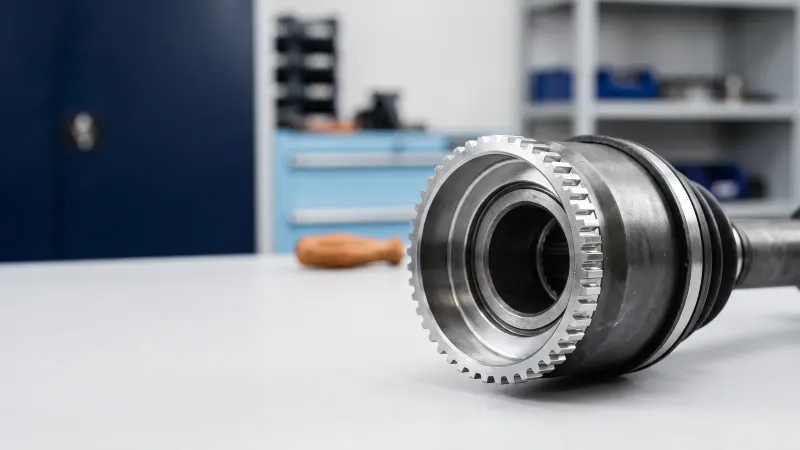

ABS-Ring auf der Gelenkglocke
Sitzt der Ring auf dem äußeren Gelenk, wird die Antriebswelle ausgebaut. Der alte Ring lässt sich mit einem Meißel vorsichtig aufspalten, ohne die Gelenkglocke zu beschädigen. Reinigen Sie den Sitz gründlich von Rost. Der neue Ring wird anschließend gleichmäßig aufgepresst – am besten mit einem passenden Rohr oder einer Presse. Wichtig ist, dass er vollständig, gerade und auf die richtige Position aufgepresst wird. Ist das Gelenk ohnehin verschlissen, lohnt sich ein neues Gleichlaufgelenk oder eine komplette Antriebswelle mit bereits montiertem ABS-Ring.
Integrierter Encoder im Radlager
Ist der Impulsgeber als magnetischer Ring im Radlager verbaut, wird das Radlager getauscht. Achten Sie beim Einbau auf die richtige Einbaurichtung: Die Encoder-Seite muss zum Sensor zeigen. Halten Sie den Encoder außerdem von Magneten und Metallspänen fern.
Den richtigen ABS-Ring auswählen: Zähnezahl und Durchmesser
Ein ABS-Ring passt nur, wenn mehrere Maße exakt stimmen:
- Zähnezahl: Das Steuergerät ist auf eine bestimmte Anzahl Impulse pro Radumdrehung programmiert, zum Beispiel 44, 48 oder 50 Zähne. Ein Ring mit falscher Zähnezahl führt sofort zu Fehlermeldungen. Zählen Sie im Zweifel die Zähne Ihres alten Rings.
- Innendurchmesser: Er muss zum Sitz auf der Gelenkglocke oder Nabe passen, damit der Ring fest und rund sitzt.
- Außendurchmesser und Breite: Sie bestimmen den Abstand zum Sensor. Schon wenige Zehntelmillimeter Abweichung können ein schwaches Signal verursachen.
Bei ULEU finden Sie zu jedem ABS-Ring Zähnezahl, Innen- und Außendurchmesser sowie Breite. Wählen Sie Marke, Modell und Motor Ihres Fahrzeugs, und vergleichen Sie die Angaben mit Ihrem alten Teil. Bei Unsicherheit helfen wir Ihnen gern weiter – schreiben Sie uns.
Fazit
Ist der ABS-Ring defekt, ist das eine häufige und meist günstig zu behebende Ursache für leuchtende ABS- und ESP-Kontrollleuchten. Rost, Risse und beschädigte Zähne verfälschen das Raddrehzahlsignal und können dazu führen, dass das ABS bei niedriger Geschwindigkeit zu früh regelt. Lassen Sie den Fehler zeitnah prüfen, denn ohne funktionierendes ABS und ESP fehlen wichtige Sicherheitssysteme. Mit der richtigen Zähnezahl und den passenden Maßen ist der Tausch schnell erledigt. Passende Antriebsteile finden Sie über die Auswahl nach Marke, Modell und Motor.
