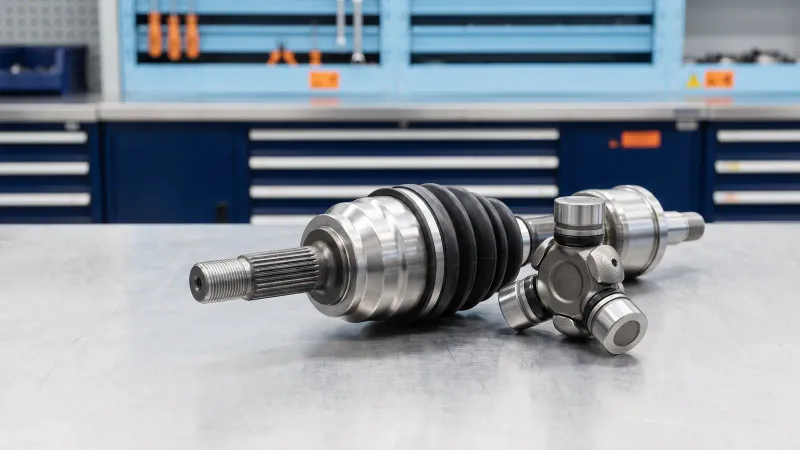

Ein Gleichlaufgelenk außen und innen sitzt an jeder Antriebswelle eines frontgetriebenen Autos: außen am Rad ein Kugelgelenk, innen am Getriebe meist ein Tripode- oder Verschiebegelenk. Verschleißt das äußere Gelenk, knackt es typischerweise bei Kurvenfahrt; verschleißt das innere, vibriert das Auto beim Beschleunigen. In diesem Ratgeber erfahren Sie, wie beide Gelenke funktionieren, wie Sie das defekte Gelenk eindeutig bestimmen und ob ein Gelenksatz oder eine komplette Antriebswelle die bessere Wahl ist.
Wozu braucht ein Auto Gleichlaufgelenke?
Die Antriebswelle überträgt das Drehmoment vom Getriebe auf das Rad. Dabei muss sie ständig zwei Bewegungen ausgleichen: Das Rad federt ein und aus, und an der Vorderachse wird es zusätzlich gelenkt. Ein einfaches Kreuzgelenk würde unter Winkel ungleichförmig drehen – das Rad würde bei jeder Umdrehung minimal beschleunigen und wieder abbremsen. Ein Gleichlaufgelenk (englisch constant velocity joint, kurz CV-Gelenk) sorgt dagegen dafür, dass Ein- und Ausgangsseite auch unter großem Beugewinkel exakt gleich schnell drehen.
Weil die Anforderungen am Rad und am Getriebe verschieden sind, verbauen die Hersteller zwei unterschiedliche Bauarten. Genau deshalb unterscheiden sich auch Verschleißbild, Symptome und Ersatzteil.
Das Gleichlaufgelenk außen: Kugelgelenk am Rad
Das äußere Gelenk ist fast immer ein Kugelgleichlaufgelenk nach dem Rzeppa-Prinzip. Sechs (bei manchen Fahrzeugen acht) gehärtete Stahlkugeln laufen in Bahnen zwischen der Gelenkglocke und dem inneren Kugelstern. Ein Käfig hält die Kugeln stets in der winkelhalbierenden Ebene – das ist das Geheimnis des Gleichlaufs.
Besondere Merkmale
- Großer Beugewinkel: Das Gelenk macht den vollen Lenkeinschlag mit, je nach Fahrzeug bis etwa 47 Grad.
- Festgelenk: Es erlaubt keinen nennenswerten Längenausgleich; diese Aufgabe übernimmt das innere Gelenk.
- Höchste Belastung: Beim Anfahren mit eingeschlagenen Rädern wirken hier die größten Kräfte.
- Häufig mit ABS-Ring: Viele äußere Gelenke tragen den Sensorring für das ABS direkt auf der Glocke.
Typisches Schadensbild

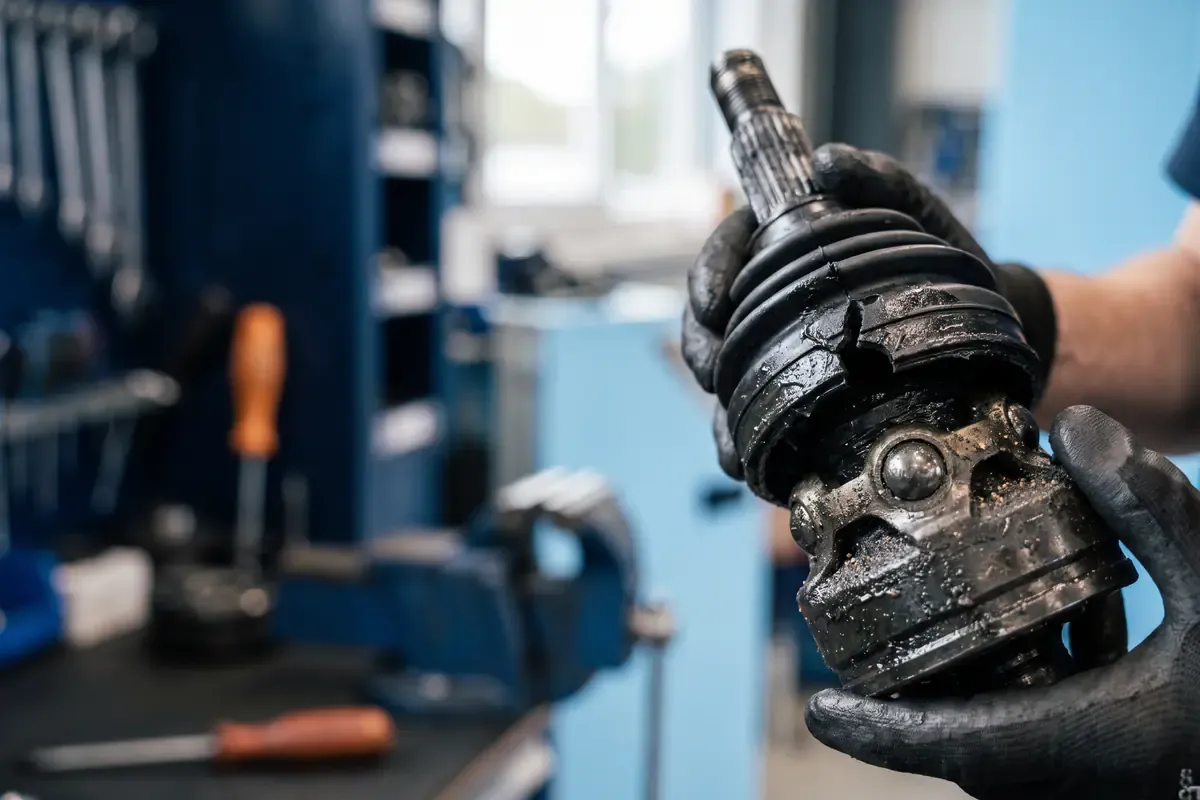

Fast immer beginnt der Schaden mit einer porösen oder gerissenen Manschette. Wasser und Straßenschmutz dringen ein, das Spezialfett wird ausgewaschen, die Kugelbahnen korrodieren und schlagen aus. Das Gelenk bekommt Spiel und erzeugt ein rhythmisches Knacken bei Kurvenfahrt, besonders beim Wenden oder Ausparken mit vollem Lenkeinschlag.
Das Gleichlaufgelenk innen: Tripode oder Verschiebegelenk
Das innere Gelenk verbindet die Welle mit dem Getriebe oder dem Achsantrieb. Es muss kleinere Winkel ausgleichen, dafür aber die Längenänderung der Welle beim Ein- und Ausfedern aufnehmen. Zwei Bauarten sind verbreitet:
- Tripodegelenk: Ein dreiarmiger Stern mit Rollen läuft in einem Topf mit drei Laufbahnen und kann sich axial verschieben. Diese Bauart ist bei vielen Fahrzeugen mit Frontantrieb Standard.
- Kugel-Verschiebegelenk: Kugeln laufen in geraden Bahnen und erlauben ebenfalls einen axialen Weg. Es findet sich häufig bei Wellen mit Flanschanbindung, etwa an Hinterachsen oder bei Allradfahrzeugen.
Typisches Schadensbild
Ein verschlissenes inneres Gelenk knackt nur selten in Kurven. Häufiger sind Vibrationen beim Beschleunigen, die beim Gaswegnehmen verschwinden, ein Rucken beim Lastwechsel oder ein Brummen, das bei einer bestimmten Geschwindigkeit auftritt. Bei Tripodegelenken laufen sich oft die Rollen ein, sodass sie im Topf Spiel bekommen.
Außen oder innen? So bestimmen Sie das defekte Gelenk
Die folgende Übersicht hilft bei der Zuordnung der Symptome zum jeweiligen Gleichlaufgelenk außen und innen:
| Symptom | Gelenk außen | Gelenk innen |
|---|---|---|
| Knacken beim engen Abbiegen | typisch | selten |
| Vibrationen beim Beschleunigen | selten | typisch |
| Schlag beim Anfahren oder Lastwechsel | möglich | häufig |
| Fett an der Felgeninnenseite | Manschette undicht | – |
| Fett am Getriebe oder Unterboden | – | Manschette undicht |
Ein einfacher Test liefert meist schnell Klarheit: Fahren Sie auf einem leeren Parkplatz langsam enge Kreise mit vollem Lenkeinschlag, einmal links und einmal rechts herum, und geben Sie dabei leicht Gas. Knackt es rhythmisch, ist in der Regel das äußere Gelenk auf der kurvenäußeren Seite betroffen. Treten die Geräusche oder Vibrationen dagegen nur beim kräftigen Beschleunigen auf gerader Strecke auf, spricht vieles für das innere Gelenk.
Ergänzend lohnt eine Sichtprüfung: Schlagen Sie die Räder ein und kontrollieren Sie beide Manschetten jeder Welle auf Risse, Porosität und austretendes Fett. Ist eine Manschette nur beschädigt, das Gelenk aber noch leise, kann eine neue Achsmanschette mit frischem Gelenkfett das Gelenk oft noch retten.
Worauf es beim Ersatzteil ankommt
Ob Sie ein Gleichlaufgelenk außen und innen gemeinsam oder nur eine Seite erneuern: Die Teile unterscheiden sich je nach Fahrzeug in vielen Details. Ein Teil, das auf den ersten Blick passt, kann sich in einem einzigen Maß unterscheiden. Achten Sie deshalb auf:
- Verzahnung: Anzahl der Zähne am Achszapfen (Radseite) und an der Welle.
- ABS-Ring: Ob ein Sensorring vorhanden ist und wie viele Zähne er hat.
- Dichtungsdurchmesser am Radlager bzw. am Getriebeausgang.
- Gesamtlänge bei kompletten Wellen, insbesondere bei ungleich langen linken und rechten Wellen.
- Motor- und Getriebevariante: Bei vielen Modellen gibt es je nach Motorisierung unterschiedliche Wellen.
Im ULEU-Shop wählen Sie Marke, Modell und Motor Ihres Fahrzeugs und sehen anschließend nur passende Teile. Die entscheidenden Daten wie ABS-Zähne und Verzahnung stehen direkt auf der Produktseite. Sind Sie unsicher, hilft unser Kundenservice montags bis freitags von 8:30 bis 18:00 Uhr – nutzen Sie dafür einfach das Kontaktformular.
Gelenksatz oder komplette Antriebswelle?
Ein einzelnes Gleichlaufgelenk wird in der Regel als Gelenksatz geliefert: Gelenk, Manschette, Schellen, Sicherungsring und das passende Spezialfett. Das ist die materialsparende Lösung, erfordert aber mehr Arbeit, denn die Welle muss ausgebaut, das alte Gelenk demontiert und das neue fachgerecht montiert werden.
Eine komplette Welle bringt beide Gelenke und beide Manschetten neu mit und lässt sich deutlich schneller einbauen. Sie lohnt sich vor allem, wenn:
- beide Gelenke hohe Laufleistung haben oder die zweite Manschette ebenfalls porös ist,
- die Welle korrodiert ist oder das alte Gelenk festsitzt,
- die Arbeit in einer Werkstatt nach Zeit abgerechnet wird.
Ist nur die Radseite betroffen, finden Sie das passende Gleichlaufgelenk außen für Ihr Fahrzeug nach Marke, Modell und Motor sortiert. Für die Getriebeseite gibt es das passende Gleichlaufgelenk innen, und wer lieber komplett tauscht, wählt eine neue Antriebswelle als Komplettteil.
Hinweise zur Montage
Der Tausch eines Gelenks ist sicherheitsrelevant. Achsmutter, Radschrauben und Getriebeflansch müssen mit dem vom Fahrzeughersteller vorgegebenen Drehmoment angezogen werden, die Achsmutter ist häufig ein Einwegteil. Verwenden Sie ausschließlich das mitgelieferte Gelenkfett, setzen Sie den Sicherungsring hörbar ein und ziehen Sie die Schellen mit einer passenden Zange fest. Wenn Ihnen Erfahrung oder Werkzeug fehlen, überlassen Sie die Arbeit einer Fachwerkstatt.
Fazit
Beim Gleichlaufgelenk außen und innen gilt eine einfache Faustregel: Außen knackt es in der Kurve, innen vibriert es beim Beschleunigen. Prüfen Sie zuerst die Manschetten, machen Sie den Wendetest und entscheiden Sie dann, ob ein Gelenksatz genügt oder eine komplette Antriebswelle sinnvoller ist. Warten Sie mit dem Tausch nicht zu lange – ein stark ausgeschlagenes Gelenk kann brechen, und dann verliert das Rad den Antrieb.
